产品概述

DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度 复合传感器。应用专用的数字模块采集技术和温湿度传感技术，可以将获取到的环境温湿度信号通过单总线传输；信号中携带有校验码，一定程度上保证了数据的准确性。

性能指标

参数最小最大
温度范围-20℃60℃
湿度范围5%RH95%RH
电压3.3V5.5V
电流0.06mA1.0mA
参数精确度
温度±2℃
湿度±5%RH

引脚说明：

  1. VDD 供电3.3～5.5V DC
  2. DATA 串行数据，单总线
  3. NC 空脚
  4. GND 接地，电源负极

工作原理

数据时序图

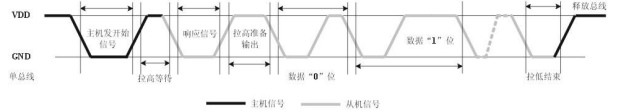

image-20220318152411531

  • 起始信号：微处理器把数据总线（SDA）拉低一段时间至少 18ms（最大不得超过 30ms）,在拉高20us-40us，通知传感器准备数据。
  • 响应信号：传感器把数据总线（SDA）拉低 83µs，再拉高 87µs 以响应主机的起始信号。

  • 数据格式：收到主机起始信号后，传感器一次性从数据总线（SDA）串出 40 位数据，高位先出

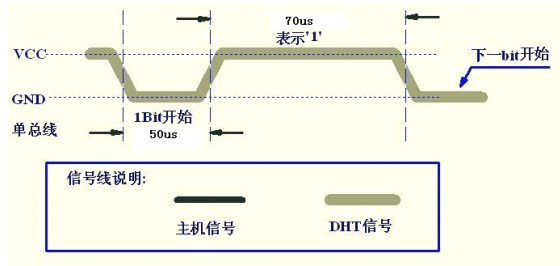

    image-20221126205849766

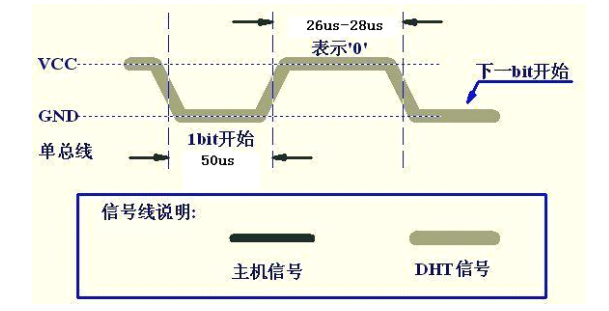

    image-20221126205921333

    当检测到这一位数据的高电平后，我们要看这段高电平究竟会持续多长时间，0信号的高电平持续26-28us,1信号则持续70us。所以在上一步检测到高电平之后我们不妨等一等，等个30us看看高电平是不是还是存在，若还是高电平，那这一位信号就是1信号，若已经变低了，就是0信号，将这个1或0赋值给一个变量。

  • 温度：温度高位为温度整数部分数据，温度低位为温度小数部分数据，且温度低位 Bit8 为 1 则表示负温度，否则 为正温度
  • 湿度：湿度高位为湿度整数部分数据，湿度低位为湿度小数部分数
  • 校验位：校验位＝湿度高位+湿度低位+温度高位+温度低位

以上内容来自奥松电子DHT11官方文档，详细内容请查看文档

代码实例

树莓派Python3代码实例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97

#！/usr/bin/python3  coding=utf-8
import RPi.GPIO as GPIO
import time

data = 18   # DHT11的data引脚连接到的树莓派的GPIO引脚，使用BCM编号
tmp=[]      # 用来存放读取到的数据
a,b=0,0

def delayMicrosecond(t):    # 微秒级延时函数
    start,end=0,0           # 声明变量
    start=time.time()       # 记录开始时间
    t=(t-3)/1000000     # 将输入t的单位转换为秒，-3是时间补偿
    while end-start<t:  # 循环至时间差值大于或等于设定值时
        end=time.time()     # 记录结束时间

def DHT11():
    GPIO.setmode(GPIO.BCM)      # 设置为BCM编号模式
    GPIO.setwarnings(False)
    del tmp[0:]                 # 删除列表
    time.sleep(1)               # 延时1秒
    GPIO.setup(data, GPIO.OUT)  # 设置GPIO口为输出模式
    #GPIO.output(data,GPIO.HIGH) # 设置GPIO输出高电平
    #delayMicrosecond(10*1000)   # 延时10毫秒
    GPIO.output(data,GPIO.LOW)  # 设置GPIO输出低电平
    delayMicrosecond(25*1000)   # 延时25毫秒
    GPIO.output(data,GPIO.HIGH) # 设置GPIO输出高电平
    GPIO.setup(data, GPIO.IN)   # 设置GPIO口为输入模式
    a=time.time()           # 记录循环开始时间
    while GPIO.input(data): # 一直循环至输入为低电平
        b=time.time()       # 记录结束时间
        if (b-a)>0.1:       # 判断循环时间是否超过0.1秒，避免程序进入死循环卡死
            break           # 跳出循环

    a=time.time()
    while GPIO.input(data)==0:  # 一直循环至输入为高电平
        b=time.time()
        if (b-a)>0.1:
            break

    a=time.time()
    while GPIO.input(data): # 一直循环至输入为低电平
        b=time.time()
        if (b-a)>=0.1:
            break

    for i in range(40):         # 循环40次，接收温湿度数据
        a=time.time()
        while GPIO.input(data)==0:  #一直循环至输入为高电平
            b=time.time()
            if (b-a)>0.1:
                break

        delayMicrosecond(28)    # 延时28微秒

        if GPIO.input(data):    # 超过28微秒后判断是否还处于高电平
            tmp.append(1)       # 记录接收到的bit为1

            a=time.time()
            while GPIO.input(data): # 一直循环至输入为低电平
                b=time.time()
                if (b-a)>0.1:
                    break
        else:
            tmp.append(0)       # 记录接收到的bit为0

            humidity_bit=tmp[0:8]       # 分隔列表，第0到7位是湿度整数数据
    humidity_point_bit=tmp[8:16]# 湿度小数
    temperature_bit=tmp[16:24]  # 温度整数
    temperature_point_bit=tmp[24:32]    # 温度小数
    check_bit=tmp[32:40]        # 校验数据

    humidity_int=0
    humidity_point=0
    temperature_int=0
    temperature_point=0
    check=0

    for i in range(8):          # 二进制转换为十进制
        humidity_int+=humidity_bit[i]*2**(7-i)
        humidity_point+=humidity_point_bit[i]*2**(7-i)
        temperature_int+=temperature_bit[i]*2**(7-i)
        temperature_point+=temperature_point_bit[i]*2**(7-i)
        check+=check_bit[i]*2**(7-i)

    humidity=humidity_int+humidity_point/10
    temperature=temperature_int+temperature_point/10

    check_tmp=humidity_int+humidity_point+temperature_int+temperature_point

    if check==check_tmp and temperature!=0 and temperature!=0:  # 判断数据是否正常
        print("Temperature is ", temperature,"℃\nHumidity is ",humidity,"%")# 打印温湿度数据
    else:
        print("error")
while True:
    DHT11()
    GPIO.cleanup()
    time.sleep(5)

树莓派C语言代码实例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98

//
//mydht11.c
//gcc dht11.c -o dht11 -lwiringPi
//代码非原创，已经找不到原作者了，感谢大佬
//
#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>

typedef unsigned char uint8;
typedef unsigned int  uint16;
typedef unsigned long uint32;

#define HIGH_TIME 32

int pinNumber = 1;  //use gpio1 to read data
uint32 databuf;

uint8 readSensorData(void)
{
    uint8 crc;
    uint8 i;

    pinMode(pinNumber,OUTPUT); // set mode to output
    digitalWrite(pinNumber, 1); // output a low level
    delayMicroseconds(4);
    digitalWrite(pinNumber, 0); // output a high level
    delay(25);
    digitalWrite(pinNumber, 1); // output a low level
    delayMicroseconds(60);
    pinMode(pinNumber, INPUT); // set mode to input
    pullUpDnControl(pinNumber,PUD_UP);

    if(digitalRead(pinNumber)==0) //SENSOR ANS
    {
        while(!digitalRead(pinNumber)); //wait to high
        delayMicroseconds(80);
        for(i=0;i<32;i++)
        {
          while(digitalRead(pinNumber)); //data clock start
          while(!digitalRead(pinNumber)); //data start
          delayMicroseconds(HIGH_TIME);
          databuf*=2;
          if(digitalRead(pinNumber)==1) //1
          {
            databuf++;
          }
        }

        for(i=0;i<8;i++)
        {
          while(digitalRead(pinNumber)); //data clock start
          while(!digitalRead(pinNumber)); //data start
          delayMicroseconds(HIGH_TIME);
          crc*=2;
          if(digitalRead(pinNumber)==1) //1
          {
            crc++;
          }
        }
      return 1;
    }
    else
    {
      return 0;
    }
}

int main (void)
{
    if (-1 == wiringPiSetup()) {
      //printf("Setup wiringPi failed!");
      return 1;
    }

    pinMode(pinNumber, OUTPUT); // set mode to output
    digitalWrite(pinNumber, 1); // output a high level

    //while(1)
    //{
    pinMode(pinNumber,OUTPUT); // set mode to output
    digitalWrite(pinNumber, 1); // output a high level
    //delay(3000);
    if(readSensorData())
    {
      printf("OK!\n");
      printf("RH:%d.%d\n",(databuf>>24)&0xff,(databuf>>16)&0xff);
      printf("TMP:%d.%d\n",(databuf>>8)&0xff,databuf&0xff);
      databuf=0;
    }
    else
    {
      printf("Error!\n");
      databuf=0;
    }
    //}
  return 0;
}

ESP32C语言代码实例（ESP-IDF官方编译烧写工具）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "sdkconfig.h"
#define DHT11_PIN (15) //可通过宏定义，修改引脚
#define DHT11_CLR gpio_set_level(DHT11_PIN, 0) //设为低电平
#define DHT11_SET gpio_set_level(DHT11_PIN, 1) //设为高电平
#define DHT11_IN gpio_set_direction(DHT11_PIN, GPIO_MODE_INPUT) //设为输入模式
#define DHT11_OUT gpio_set_direction(DHT11_PIN, GPIO_MODE_OUTPUT) //设为输出模式
uint8_t DHT11Data[4] = {0};
uint8_t Temp, Humi;
// us延时函数，误差不能太大
void DelayUs(uint32_t nCount)
{
    ets_delay_us(nCount);
}
//DHT11初始化
void DHT11_Start(void)
{
    /***************************
     *
     * 主机发送给DHT11复位信号
     *
     * 首先主机拉低总线至少 18ms，然后再拉高总线，延时 20~40us，取中间值 30us，此时复位信号发送完毕。
     *
     * **********************************/
    DHT11_OUT; //设置端口方向
    DHT11_CLR; //拉低端口
    DelayUs(19 * 1000);
    //   vTaskDelay(19 * portTICK_RATE_MS); //持续最低18ms;
    DHT11_SET;   //主机拉高端口
    DelayUs(30); //总线由上拉电阻拉高，主机延时30uS;
    /********************************
     * DHT11发送响应信号
     *
     * DHT11 检测到复位信号后，触发一次采样，
     * 并拉低总线 80us 表示响应信号，告诉主机数据已经准备好了；
     * 然后 DHT11 拉高总线 80us，
     * 之后开始传输数据。如果检测到响应信号为高电平，
     * 则 DHT11 初始化失败，
     * 请检查线路是否连接正常。
     *
     *******************************/
    DHT11_IN;    //设置端口方向
    while (!gpio_get_level(DHT11_PIN))
        ; // DHT11等待80us低电平响应信号结束
    while (gpio_get_level(DHT11_PIN))
        ; // DHT11   将总线拉高80us
}
uint8_t DHT11_ReadValue(void)
{
    uint8_t i, sbuf = 0;
    for (i = 8; i > 0; i--)
    {
        sbuf <<= 1;
        while (!gpio_get_level(DHT11_PIN))
            ;
        DelayUs(40); // 延时 30us 后检测数据线是否还是高电平
        if (gpio_get_level(DHT11_PIN))
        {
            sbuf |= 1;
        }
        else
        {
            sbuf |= 0;
        }
        while (gpio_get_level(DHT11_PIN))
            ;
    }
    return sbuf;
}
uint8_t DHT11_ReadTemHum(uint8_t *buf)
{
    uint8_t check;
    buf[0] = DHT11_ReadValue();
    buf[1] = DHT11_ReadValue();
    buf[2] = DHT11_ReadValue();
    buf[3] = DHT11_ReadValue();
    check = DHT11_ReadValue();
    if (check == buf[0] + buf[1] + buf[2] + buf[3])
        return 1;
    else
        return 0;
}
void app_main(void)
{
    // printf("ESP32 DHT11 TEST:%s,%s!\r\n", __DATE__, __TIME__);
    gpio_pad_select_gpio(DHT11_PIN);
    while (1)
    {
        DHT11_Start();
        if (DHT11_ReadTemHum(DHT11Data))
        {
            Temp = DHT11Data[2];
            Humi = DHT11Data[0];
            printf("ESP32 DHT11 TEST:%s,%s!\r\n", __DATE__, __TIME__);
            printf("Temp=%d.%d, Humi=%d.%d\r\n", Temp,DHT11Data[3],Humi,DHT11Data[1]);
        }
        else
        {
            printf("DHT11 Error!\r\n");
        }
        vTaskDelay(5000 / portTICK_PERIOD_MS);
    }
}
