ESP32通过SmartConfig扫码配网

Mango
2年前发布

前引

对于ESP配网方式和SmartConfig的介绍,在ESP-IDF编程指南中已经介绍得很详细了,这里就不在赘述。

{% link ESP配网API,ESPRESSIF,https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32/api-reference/provisioning/index.html %}

这里主要来介绍一下在Arduino中怎么使用SmartConfig来实现微信扫码配网,配网失败的一些解决办法,主要代码参考了CSDN上的一篇文章(不能确定是不是原作者,对贡献代码的人都表示感谢)

{% link ESP8266/ESP32 SmartConfig一键配网+自动重连+微信扫码配网,lw1997的博客-CSDN博客_esp32蓝牙配网,https://blog.csdn.net/u014091490/article/details/105178037 %}

正文

我只是在代码的原基础上做了简单的添加,指定了SmartConfig的Type

#include "WiFi.h"
void SmartConfig()
{
  WiFi.mode(WIFI_AP_STA);
  Serial.println("\r\nWait for Smartconfig...");
  WiFi.beginSmartConfig(SC_TYPE_ESPTOUCH_AIRKISS);  //我做了修改的部分添加了“SC_TYPE_ESPTOUCH_AIRKISS”
  while (1)
  {
    Serial.print(".");
    delay(500);                   // wait for a second
    if (WiFi.smartConfigDone())
    {
      Serial.println("SmartConfig Success");
      Serial.printf("SSID:%s\r\n", WiFi.SSID().c_str());
      Serial.printf("PSW:%s\r\n", WiFi.psk().c_str());
      break;
    }
  }
}
bool AutoConfig()
{
    WiFi.begin();
    //如果觉得时间太长可改
    for (int i = 0; i < 20; i++)
    {
        int wstatus = WiFi.status();
        if (wstatus == WL_CONNECTED)
        {
            Serial.println("WIFI SmartConfig Success");
            Serial.printf("SSID:%s", WiFi.SSID().c_str());
            Serial.printf(", PSW:%s\r\n", WiFi.psk().c_str());
            Serial.print("LocalIP:");
            Serial.print(WiFi.localIP());
            Serial.print(" ,GateIP:");
            Serial.println(WiFi.gatewayIP());
            return true;
        }
        else
        {
            Serial.print("WIFI AutoConfig Waiting......");
            Serial.println(wstatus);
            delay(1000);
        }
    }
    Serial.println("WIFI AutoConfig Faild!" );
    return false;
}

void setup() {
  Serial.begin(115200);
  delay(100);
  if (!AutoConfig())
  {
      SmartConfig();
  }
}

void loop() {
  // put your main code here, to run repeatedly:

}

在使用作者源代码的时候,微信扫码和ESPTouch APP都没有成功,然后看到说要指定连接的类型,就可以解决

image-20230205231815105

根据自己的需求选合适的类型就行。

关于连接工具

微信扫码

官方给的工具网址为:https://iot.espressif.cn/configWXDeviceWiFi.html

可以利用网址链接转二维码工具生成二维码,像我生成的二维码:

QRcode_SP — 2

利用ESPTouch

可以到ESP官网下载软件,有Android和iOS版本

{% link 资源 | 乐鑫科技,ESPRESSIF,https://www.espressif.com.cn/zh-hans/products/software/esp-touch/resources %}

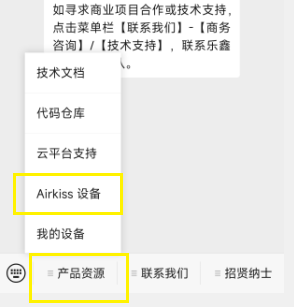

乐鑫信息科技微信公众号

image-20230205235550535

image-20230205235507900
